貼片電感機器視覺設備檢測電感外觀方案

作者 : 思普泰克智能制造發布時間 : 2020-01-09 瀏覽 : 215 次
注明：貼片電感機器視覺設備，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于300件(取決于產品送料速度)。
一、檢測內容及要求

檢測內容：
       外觀檢測
序號 檢測位置 檢測方式 是否可檢 備注
1 中間隔離區多錫 底部正光檢測 可檢 暗裂打光不明顯（不可檢）
2 錫面缺陷 底部正光檢測 可檢

3 表面破損 頂部正光檢測 可檢

4 堆錫、錫尖 側面背光檢測 可檢

5 繞線反、滑線頭、線未入槽 側面 不可檢

6 線超外圍 不可撿 樣件為圓形、側面檢測無法擺正位置、存在相機拍攝死角
注明：以上檢測項目，均需在影像下清晰可見才能檢測。
檢測效率：每分鐘檢測數量 不低于300件(取決于產品送料速度)。

二、設備組成及主要機構

設備型號：SP-T300標準檢測設備          外形尺寸：900*800*1850mm
         組成部件清單：
序號 部件名稱 規格型號 數量
1 視覺檢測軟件 SIPOTEK 1套
2 工業電腦 SIPOTEK定制 1套
3 顯示器 PHILIPS  19”液晶顯示器 1臺
4 工業相機 Barsler工業相機 4套
5 相機調節模組 SIPOTEK定制 4套
6 工業鏡頭 FA高清光學工業鏡頭 4套
7 光源 定制光學自適應光源 4套
8 檢測平臺 專業光學玻璃載臺 1套
9 伺服電機 松下·PANASONIC 1套
10 控制系統 SIPOTEK定制 1套
11 PLC運動協作 松下·PANASONIC 1套

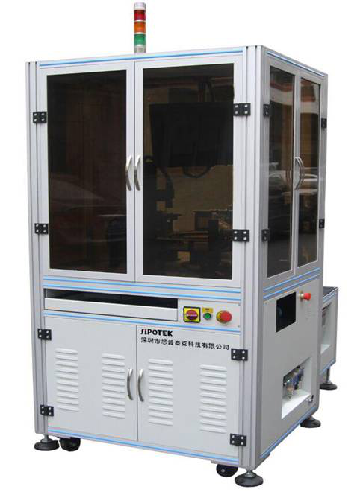

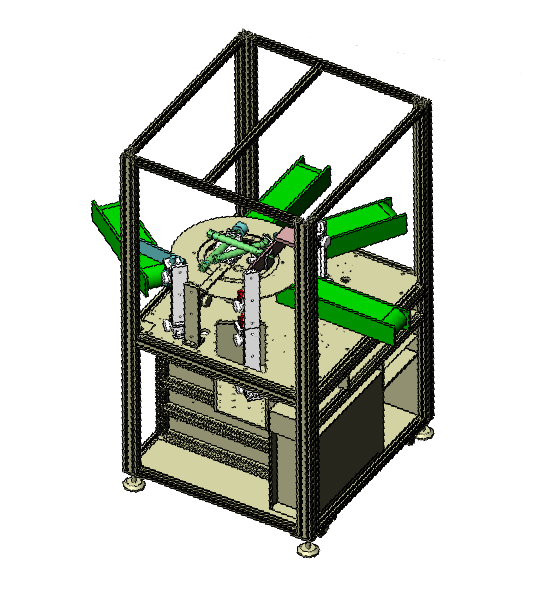

設備外觀3D立體圖

貼片電感機器視覺設備貼片電感機器視覺設備

三、樣件測試圖片:

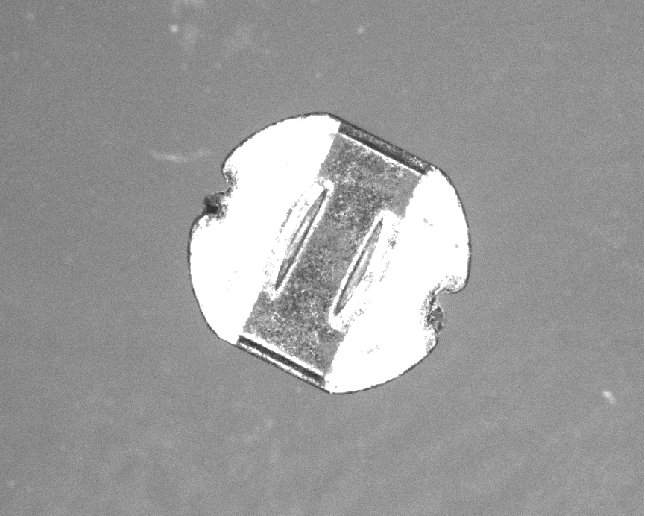

       底部正光檢測原圖：
貼片電感機器視覺設備

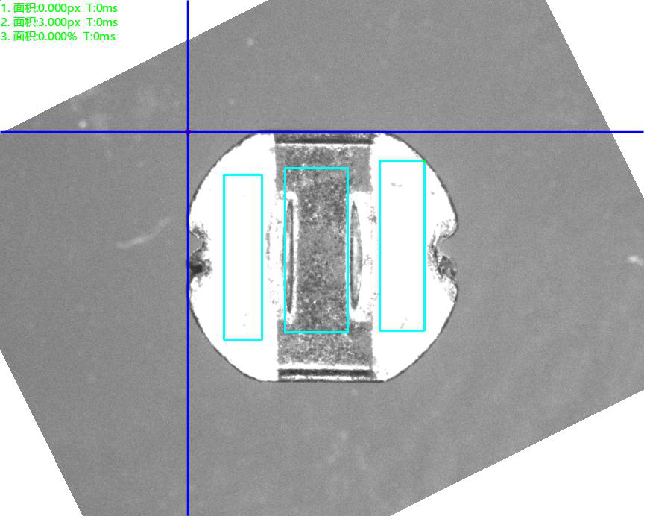

底部正光檢測良品分析圖：OK

貼片電感機器視覺設備

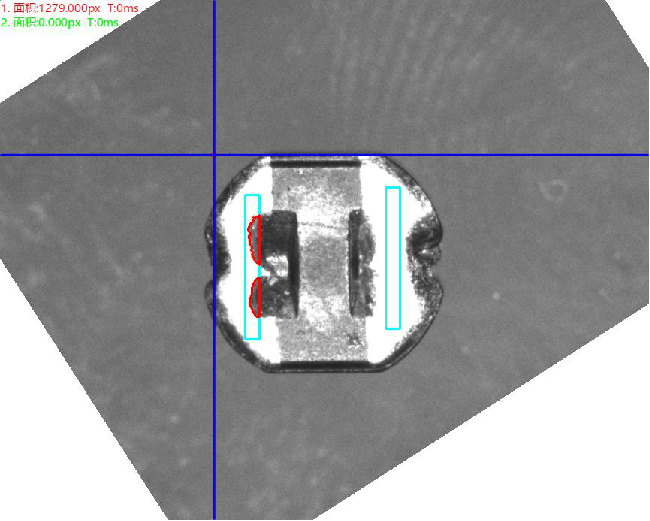

底部正光檢測不良品分析圖：NG         不良原因：隔離區連錫


貼片電感機器視覺設備

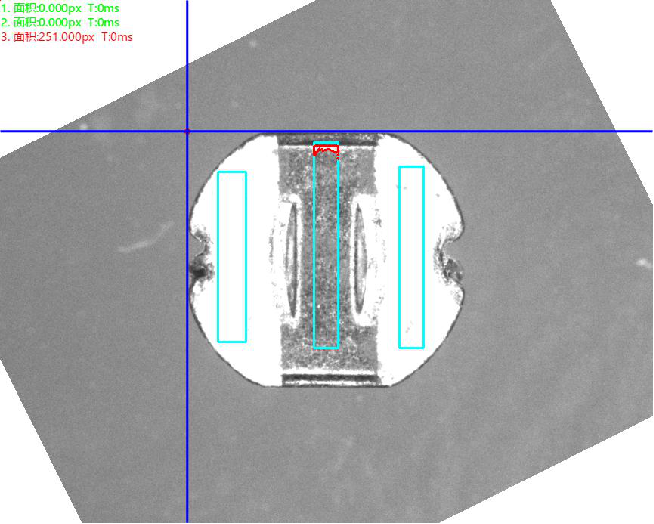

底部正光檢測不良品分析圖：NG         不良原因：錫面不均

貼片電感機器視覺設備

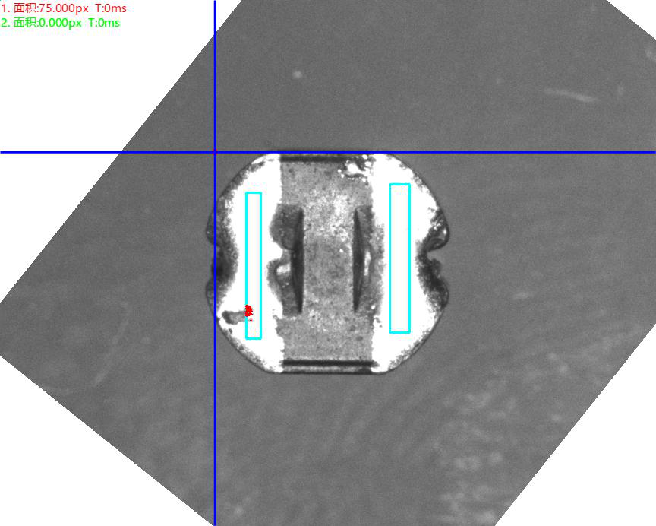

底部正光檢測不良品分析圖：NG         不良原因：鍍銀發黑

貼片電感機器視覺設備

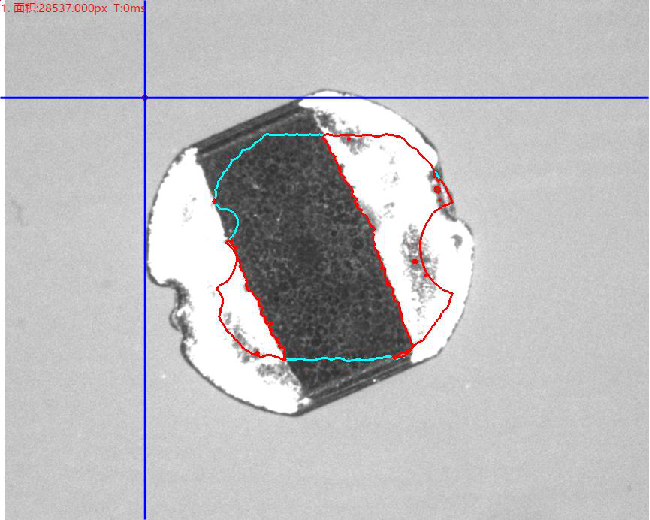

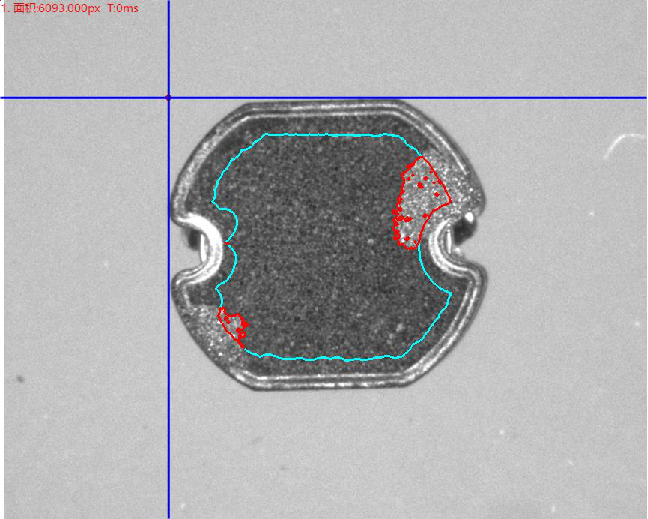

頂部正光檢測不良品分析圖：NG          不良原因：破損

貼片電感機器視覺設備

頂部正光檢測不良品分析圖：NG          不良原因：電鍍面反

貼片電感機器視覺設備

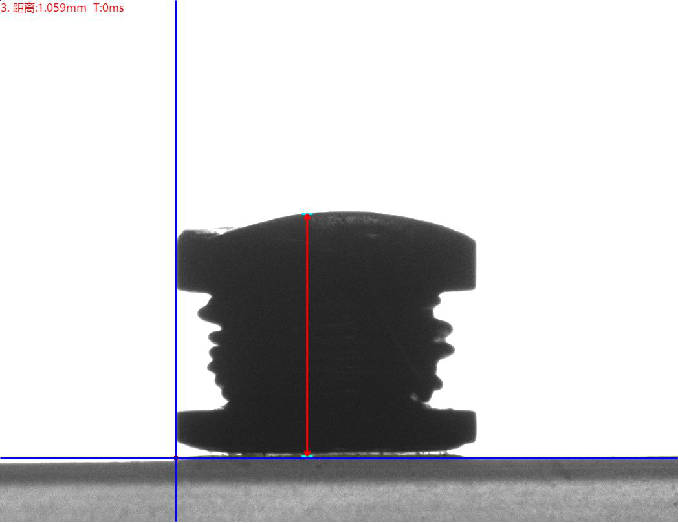

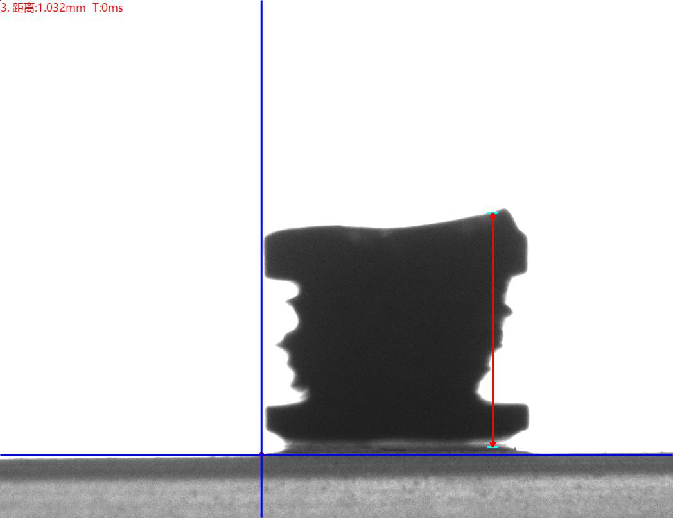

側面背光檢測不良品分析圖：NG          不良原因：錫尖

貼片電感機器視覺設備

側部背光檢測不良品分析圖：NG          不良原因：堆錫

貼片電感機器視覺設備
